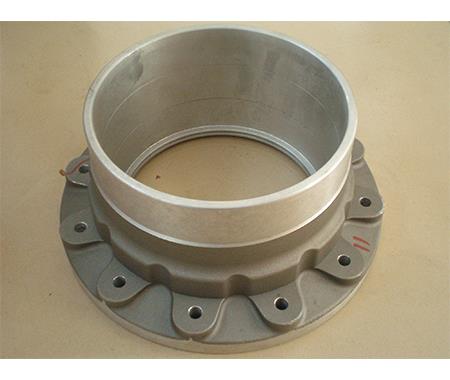

仪表铸铝配件适用哪些零件？

       ZL101 适用于砂型、金属型和熔模铸造等工艺方法，制造形状复杂、壁厚较薄或要求气密的承受中等载荷的零件，如支臂、支架、液压元件、附件壳体，仪器外壳等。ZL101A 可用于飞机发动机动的各种机匣，泵体、壳体等。

       ZL102 用于形状复杂、工作温度在200以下要求高气密性承受低载荷的零件，如仪表壳体、活塞、制动器外壳等。 　　

       ZL104 适用于砂型或金属型铸造形状复杂的薄壁零件，适合制造中等载何而工作温度不超过180的零件，如机匣、框架、缸体等。

       ZL105 适于铸造形状较复杂和承受中等载荷，工作温度至250的各种发动机零件和附件零件如汽缸件、机匣、油泵壳体等。 　　

       ZL108、ZL109 用于发动机活塞等高温下(≤250)工作的零件。当要求热膨胀系数小，强度高，耐磨性高时，也可采用。 　　

       ZL111 用于形状复杂，承受高载荷，气密性要求高的大型零件。

       ZL201 适用于制造承受较高载荷或在175-300下工作的，形状不太复杂的零件，如飞机的外挂架、支臂等。

       ZL201A 承受较大载荷、工作温度达300、中等复杂程度的高强度铸件，如梁、框、肋和轮毂等。

       ZL203 用于形状简单，承受中等静载荷 和冲击载荷，工作温度不超过200，并要求切削性良好的零件，如曲轴箱、支架、飞轮盖等。

       ZL204A 是一种新型合金，其应用范围和工作条件与ZL201A相似，但具有更高的强度性能，其工作温度限于200以下。该合金已用于取代2A14制造导弹重要部件，还可用于飞机承力部件，如各种梁、框等。

       ZL205A T5状态用于承力构件，如导弹和飞机的梁框、支臂、支座等零件，减轻重量;并可代替2A50等锻铝，减少工时；T6状态用于承受大载荷零件，可代替2A14锻件。也可代替中碳钢，做雷达的横轴等；T7状态合金用于在腐蚀气氛中工作的承力构件，如代替45号钢制作超高压线路架线中轮。 　　

       ZL207用于制造工作温度达400并要求气密的零件，如飞机空气分配器和电动活门壳体等，可取代铜或钛合金，显著减轻重量，降低成本。

       ZL301用于要求耐蚀性高的飞行器零件。

       ZL303在对耐蚀性有特殊要求的条件下(海水或其他腐蚀介质)或工作温度较高(200)时用。如水上飞机的一些承载不大的零件或装饰件。

       ZL401用于仪表铸铝配件薄壳体压铸零件，工作温度不宜超过200。

       ZL402 用于承受高的静载荷和冲击载荷而又不便于进行热处理的零件，亦可用于要求同腐蚀介质接触和尺寸稳定性高的零件，如高空飞行氧气调节器等。
